פוטומטריה מערך שיעור - בהירות אובייקטים אסטרונומיים

מערך שיעור - פוטומטריה של תמונות CCD אסטרונומיות.



רקע


הרוב הידוע לנו על כוכבים הגיע מאור הכוכבים.
אנשים הבחינו כי ישנם כוכבים הנראים בהירים יותר מאחרים. במאה השנייה לפני הספירה, אסטרונום ומתמטיקאי יווני בשם היפרקוס (Hipparchus) הפיק את הקטלוג הראשון של שמות ומיקומי כוכבים.
הוא המציא סולם בעל שש קטגוריות כדי לייצג בהירות כוכבים. הוא הציב לכל כוכב ערך מספרי מ-1 עד 6 כתלות בבהירות בה נראה בכוכב בשמיים.

אסטרונומים קוראים לקטגוריות בהירות זו – מגניטודות (Magnitude).



פעילות


השתמש בתוכנת עיבוד התמונות (למידע נוסף ניתן ליצור קשר עם מצפה הכוכבים ברקת) - לעיבוד התמונה של צביר הכוכבים הפליאדות M45.
במאמר זה נשתמש בתמונות שצולמו על ידי טלסקופ האינטרנט בכדי למצוא את ערכי הבהירות של הכוכבים בצביר הכוכבים.

M45
השווה את את ערכי הבהירות של הכוכבים למגניטודה הרשמית שלהם.

אתגר : גלה כיצד אסטרונומים מארגנים את סקלת המגניטודה על מנת לתאר את בהירות הכוכבים (פוסטר דיאגרמת HR).

התבוננו בכוכבי הפליאדות.



איזה מהכוכבים נראה הבהיר ביותר (בהירות נראית)? כעת נמדוד את בהירותם הנראית של הכוכבים בשדה המצולם, על ידי שימוש בתוכנת הפוטומטריה.





א. הצגת תמונת הפליאדות

פתח את הקובץ M45.fts.
כעת, הפוך את התמונה, שנה את פלטת הבהירות (היסטוגרמה), ומרכז את התמונה כך שתכיל את כל הכוכבים הבהירים (ראה ההוראות שלהלן).
שים לב : הכוכבים הבהירים בתמונה "נשרפו" כך שלא ניתן בשלב זה להפיק מהם תוצאות מדוייקות. התייחס רק לכוכבים החיוורים יותר.



חזור לתפריט ה- Manipulating, בחר ב- flip, לחץ על Horizontak, ואז על OK.

לך לתיבה עם המילה GREY. מקם את סמן העכבר מעל החץ שבצד. לחץ על העכבר וגרור ל- IGREY; לחץ שוב על העכבר. חזור על תהליך זה לבחירה פלטת צבע כלשהי (סגול עובד טוב).

לך לתפריטים ולחיצים הצדדיים הממסגרים את התמונה. על ידי לחיצה על החיצים, או על ידי לחיצה וגרירה על הסרגלים הצדדיים, תוכל לשנות את החלק של התמונה אותו אתה רואה. מקם את התמונה כך שהכוכבים הבהירים של הפליאדות הם במסגרת התמונה.





ב. מדידת בהירות כוכבים

על ידי כלי הפוטומטריה (מדידת אור)

מדוד את בהירותם של מספר כוכבים בבת אחת על ידי שימוש ב- Find!

    1. לך לסרגלי הכלים.
    2. בחר ב- Auto Aperture. הזז את העכבר לעבר כוכב שברצונך למדוד. לחץ על Repeat עבור כל כוכב בשרצונך למדוד.
    3. המדד לבהירות יופיע בסמוך לכוכב (כמו כן תופיע תיבת תוצאות. כדי להסיר אותה, לחץ על File ובחר ב- Hide window).





ג. תעד ונתח

מלא את טבלת הנתונים במדדי הבהירות עבור כל כוכב:

שמות הכוכבים בפליאדות

מדדי בהירות
(המספרים שליד הכוכבים)

מגניטודות

Alcyone

בהירות:

2.86

Atlas

בהירות:

3.62

Electra

בהירות:

3.70

Maia

בהירות:

3.86

Merope

בהירות:

4.17

Taygeta

בהירות:

4.29



עבור שאר הנתונים, השתמש ב- Auto Aperture במקום ב- Find

Pleione

בהירות:

5.09 variable

Celaeno

בהירות:

5.44

Asterope I

בהירות:

5.64

Asterope II

בהירות:

6.41






ד.     שאלות אתגר



1. כיצד סולם המגניטודות קשור לבהירות הכוכב?


2. מיהו הכוכב הבהיר ביותר?

מהי המגניטודה של כוכב זה?


3. מהי המגניטודה של הכוכב Procyon?


4. מיהו הכוכב העמום (חיוור) ביותר?

מהי המגניטודה של כוכב זה?


5. השווה את מדדי הבהירות של הכוכבים למגניטודות שלהם. הקף את תשובתך:

א. לכוכבים בעלי מדד בהירות גבוה יותר יש מגניטודה (גבוה או נמוכה) יותר.

ב. לכוכבים בעלי מדד בהירות נמוך יותר יש מגניטודה (גבוהה או נמוכה) יותר.
מהו הכלל?


6. במילים שלך, הסבר כיצד סולם המגניטודות מסודר כדי לתאר את בהירות הכוכבים.

אילו שאלות נוספות יש לך בנוגע לפליאדות?

אילו תמונות נוספות של הפליאדות או של כוכבים אחרים היית רוצה שיהיו לך ?

כיצד היית ניגש לבניית עבודת חקר נוספת, על אודות אובייקט שמימי אחר?

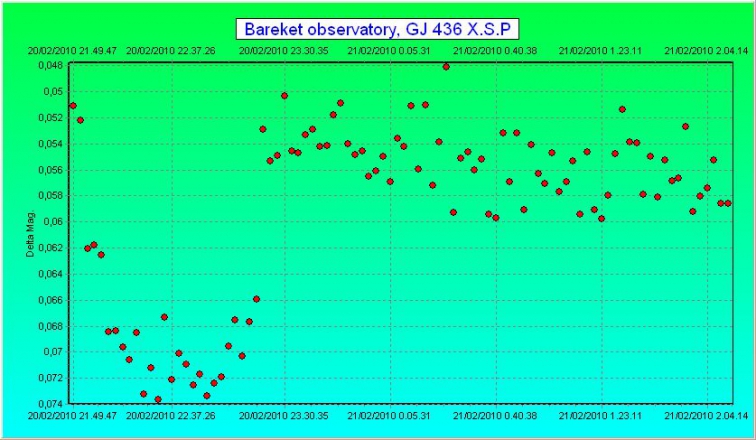

GJ436_chart
